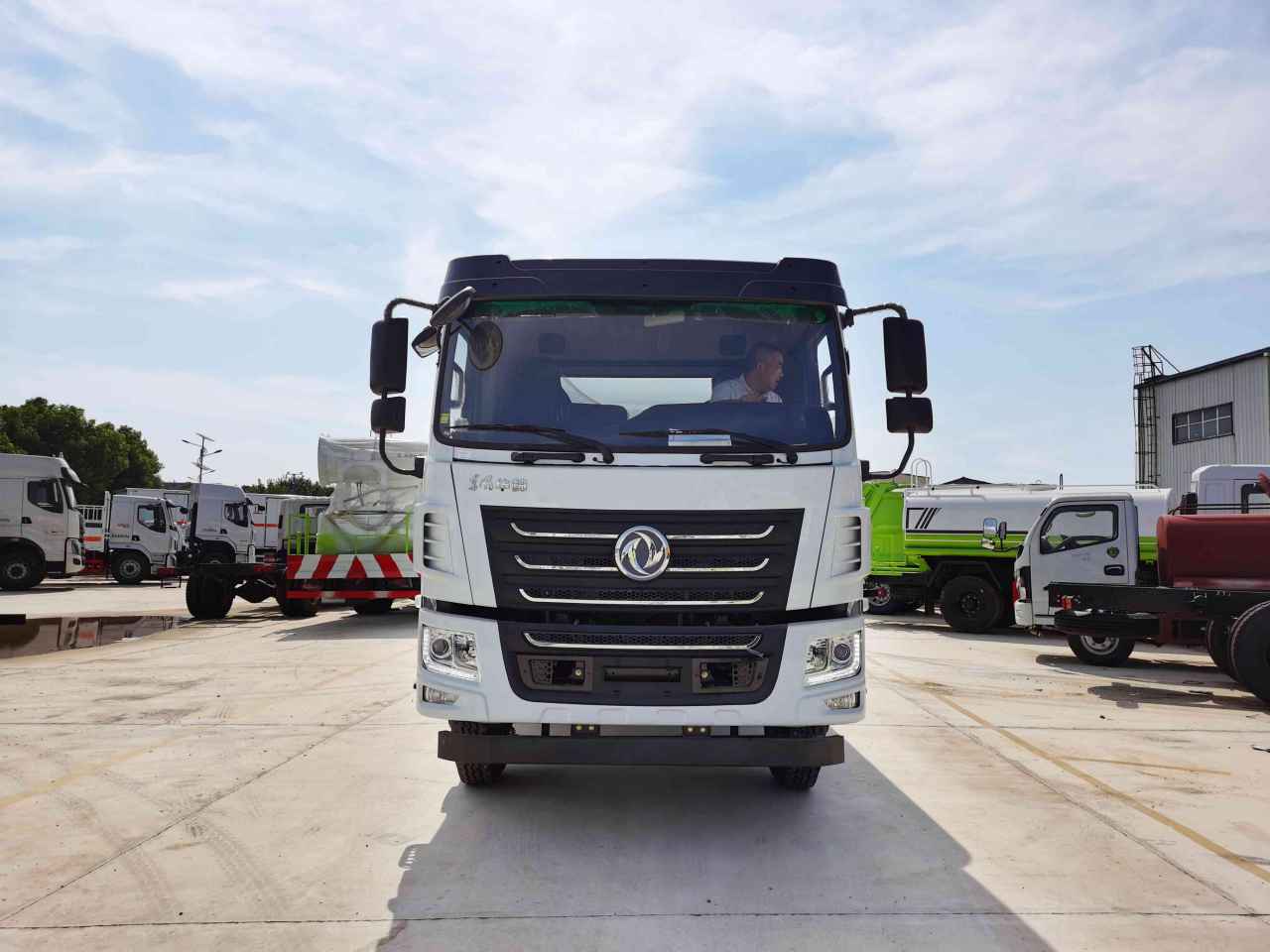

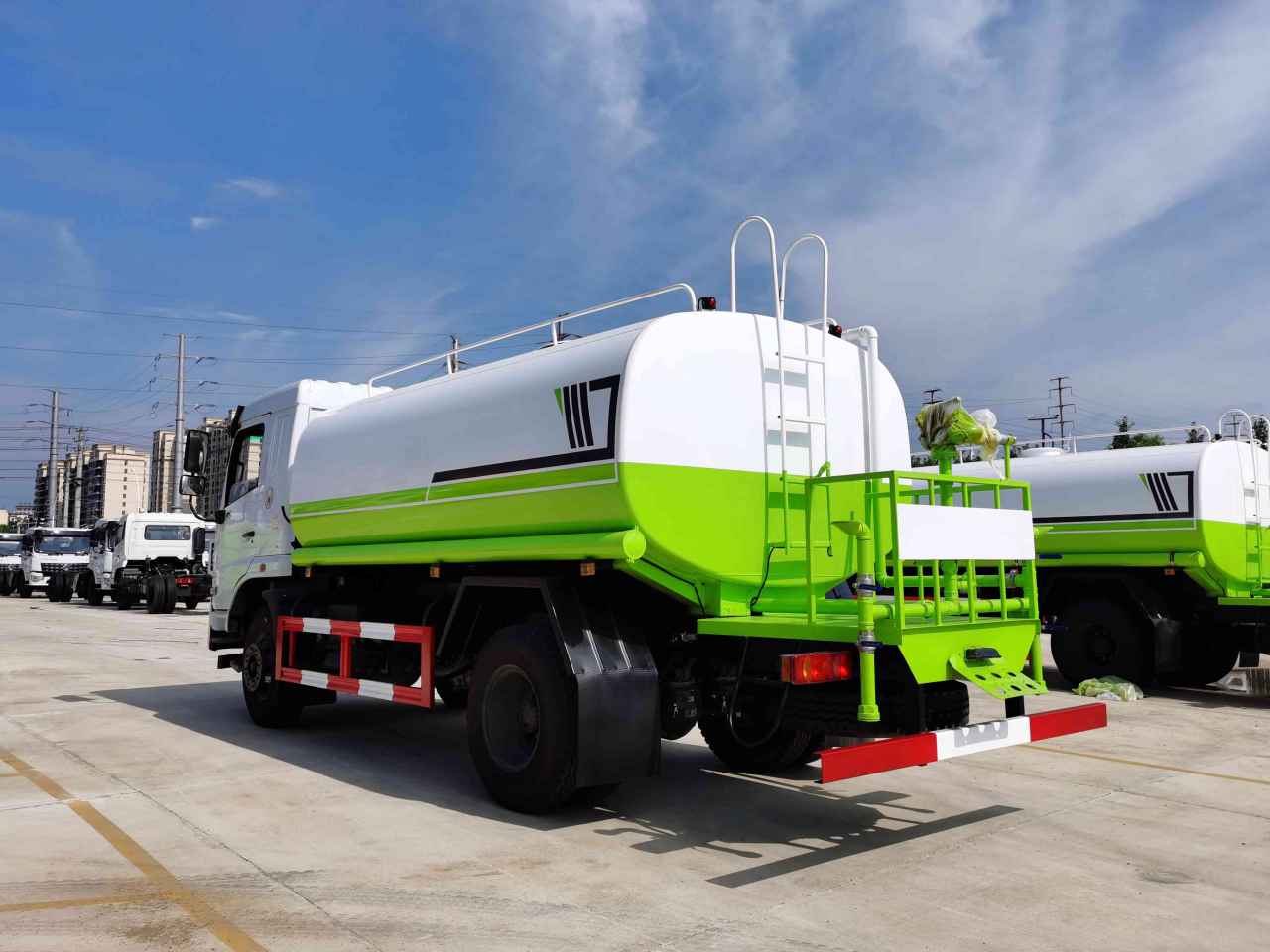

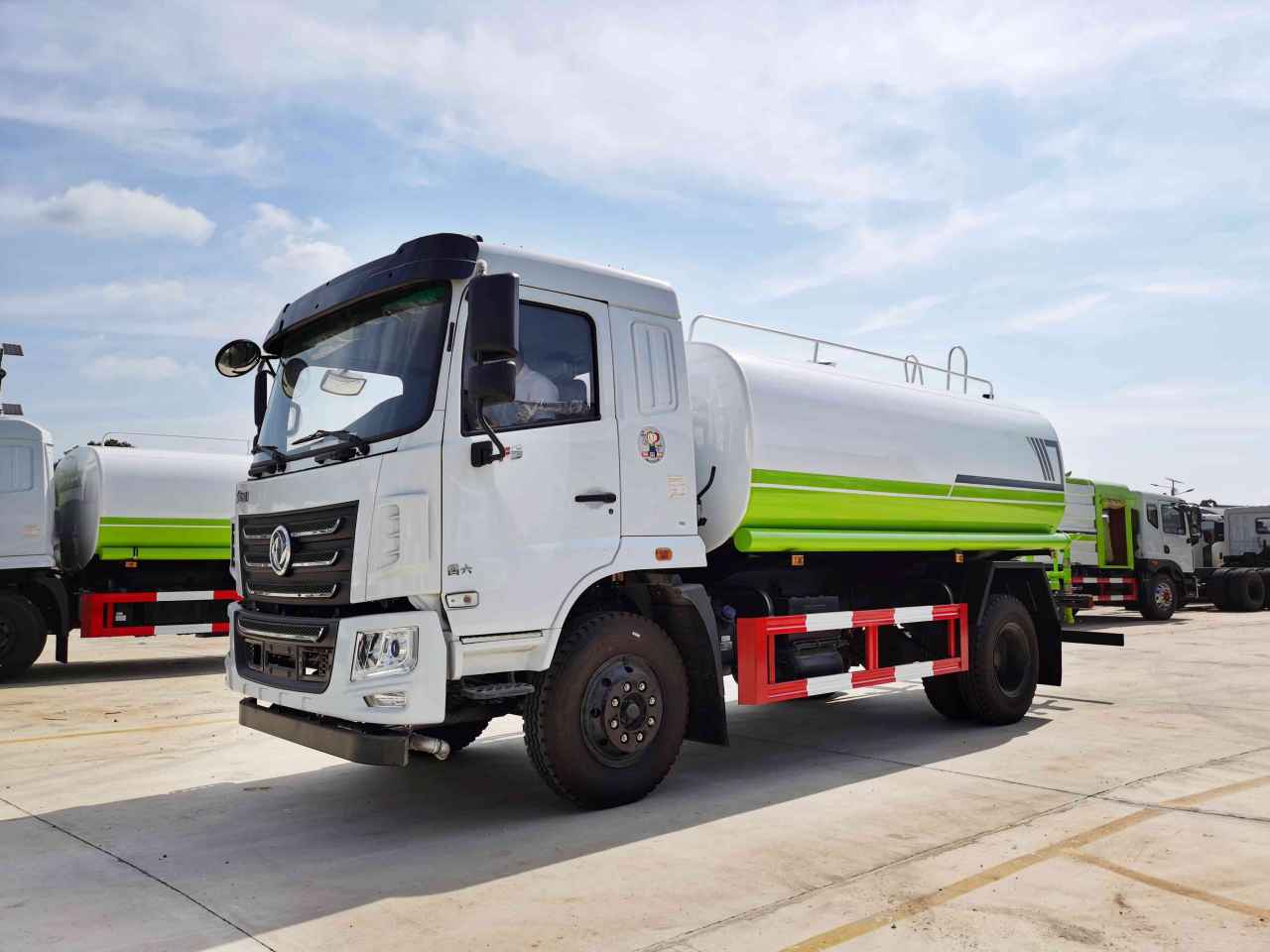

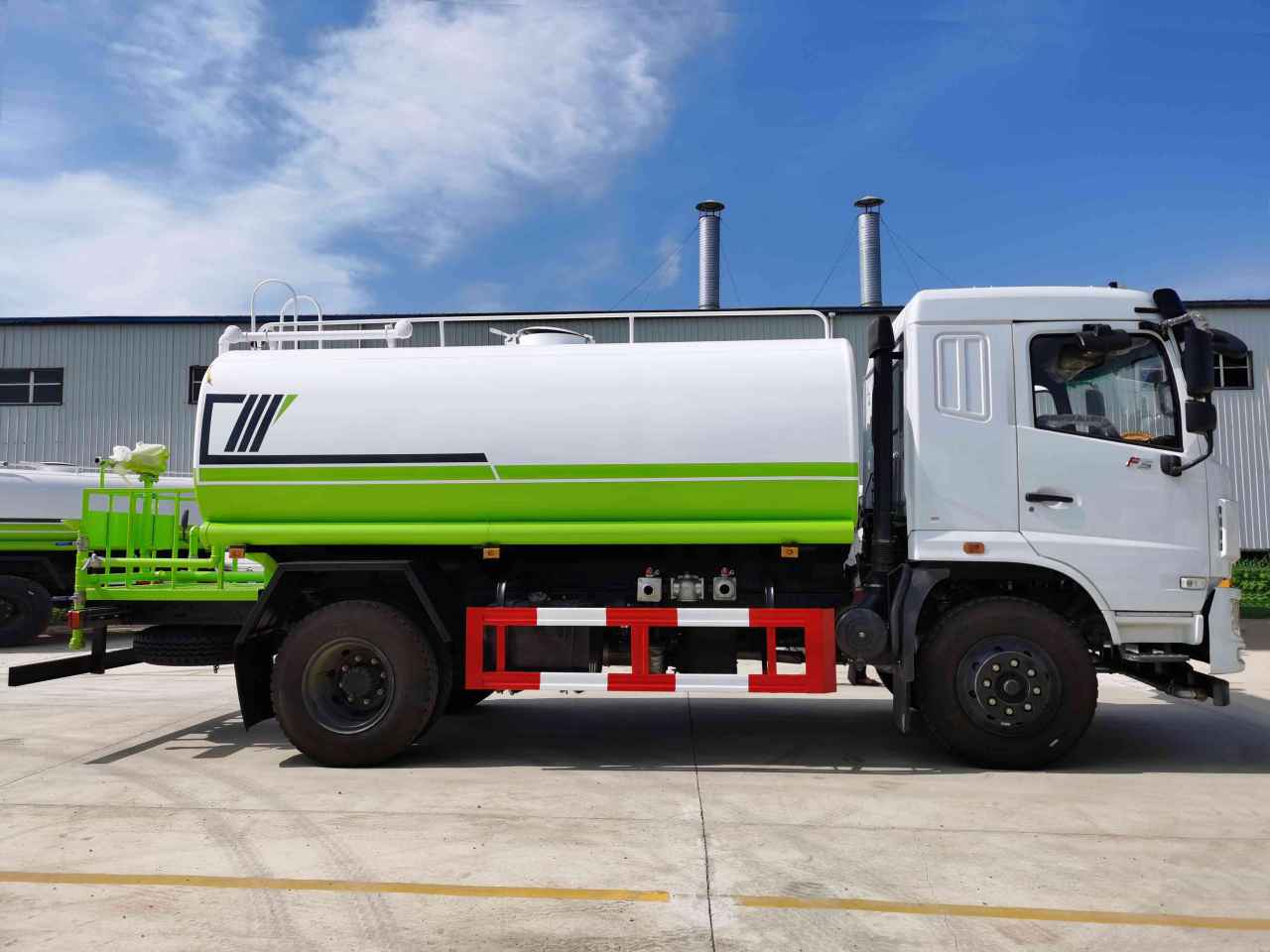

东风华神(F5)12至14方洒水车配置参数
一、底盘配置：采用东风华神F5 EQ1180GL6DJ车身，配置YCY30165-60玉柴165/YCS04200-68玉柴200马力发动机，国六排放标准，3950/4500mm轴距，整车重量18吨，额定载质量10.97吨，整备质量6.9吨，车身8600mm*2500mm*3200mm(长*宽*高)，法士特8档变速箱，9.00/10.00钢丝胎，中控锁，电动玻璃，转向助力，原厂空调，多功能方向盘，气囊座椅。
二、上装配置：武钢优质碳钢制作罐体，采用自动焊接工艺，整车功能为万向前冲、后洒、侧喷、带后工作平台及绿化S型高炮，前冲≥18米，绿化高炮≥35米，配备天亿水泵，自流阀及消防接口各一个，水管两根，大通径球阀，边灯带电，顶部带两个小警灯，8吨以上根据公告加高位花洒两个。
特点：
1、新式前冲，可根据客户需求角度调整
2、铝制后洒，不宜炸裂
3、球阀式消防栓
4、冲压碳钢平台（比冷板更牢固）
5、轴承式水炮，比常规水炮使用寿命更长
6、12方及12方以上罐体底板加厚，副梁包边，保护副梁和防止底板撕裂
7、防腐垫片
8、全车50大通经不锈钢球阀
9、优化管路设计，3308，3800轴距自吸自排处管道，泵进76管，泵出76管，洒水后部主管道为76镀锌管，3950，3950轴距以上，泵进89，泵出89，后部主管道为76镀锌管。
10、罐体拼板自动焊，罐体封头自动焊
11、边灯带电
12、配送2根3米吸水管，6块不同型号垫片，反光标。
三、参数配置：
【主要技术参数】 | |||
总质量(Kg) | 18000 | 罐体容积(m3) | |
额定载质量(Kg) | 10970,10905,11170,11105 | 外形尺寸(mm) | 8600,7800×2500,2550×3200,3300 |
整备质量(Kg) | 6900,6700 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 25/11,28/11 | 前悬/后悬(mm) | 1450/2650,1250/2850,1410/2690,1450/2400,1410/2440 |
轴数 | 2 | 轴距(mm) | 3950,4200,4500,4700,5100 |
轴荷(Kg) | 6500/11500 | 最高车速(Km/h) | 88 |
其它 | ABS型号:3631010-C2000,J ABS;ABS生产企业:东科克诺尔商用车制动系统(十堰)有限公司,焦作博瑞克控制技术有限公司;选装描述:随底盘选装驾驶室,随底盘选装底盘布置;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧、后防护材料均为:Q235碳钢,连接方式均为:螺栓连接,后部防护截面尺寸(mm):120×50,后部防护离地高度(mm):450;罐体有效容积(立方米)、罐体外形尺寸(mm):罐体有效容积:11.45立方米;罐体外形尺寸(长×长轴×短轴)(mm):5200×2300×1410,4400×2350×1600;专用功能及装置:该车主要用于城乡园林绿化,路面喷洒,除尘和降温;主要装置为水罐及喷洒装置; | ||
【底盘技术参数】 | |||
底盘型号 | EQ1180GL6DJ | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风汽车集团有限公司 |
外形尺寸(mm) | 7300,7550,7850,8350,8750,8200,7450,8450×2440,2480×2840, | 轮胎数 | 6 |
接近角/离去角(°) | 25/26,25/23,28/29,28/26 | 轮胎规格 | 10.00R20 18PR,295/80R22.5 16PR,275/80R22.5 18PR |
钢板弹簧片数 | 9/11+8,3/4+3,9/10+8 | 前轮距(mm) | 1875,1910,1950,1965,1970,2020,2050 |
燃料种类 | 柴油 | 后轮距(mm) | 1820,1870 |
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
YCS06200-60 B6.2NS6B230 YCS04200-68 B6.2NS6B210 YCS06245-60A YCS06220-60 | 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 东风康明斯发动机有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司 | 6234 6200 4156 6200 6234 6234 | 147 169 147 154 180 162 |
